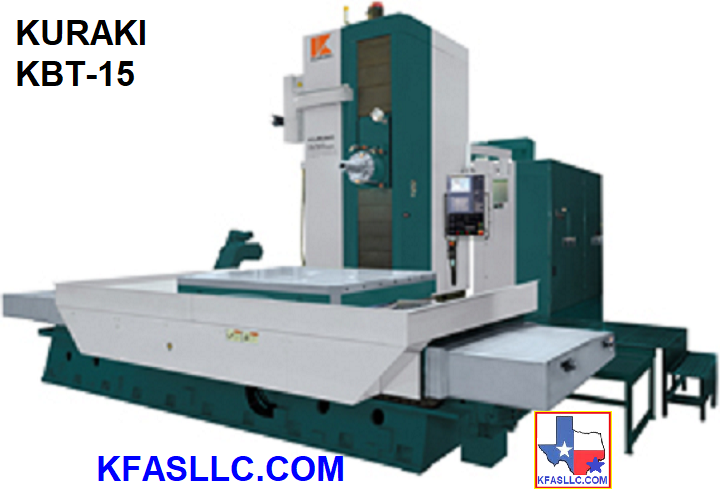

KURAKI KBT-15

WARNING: In general, parameter settings are unique to each machine and it is NOT recommended to use parameters from one machine for another.

Fanuc parameter backup procedures

KBT-15BA with 16iMA
A20B-8100-0330 F16IS,F15I PMC C-LANGUAGE CARD
A16B-2202-0730 F16C OPE.PANEL DI/DO 96:64
A16B-3200-0320 F16I STAND ALONE MAIN BOARD
A20B-2002-0800 F16IS BACK PANEL W/POWER SUP.
A17B-3300-0201 F16I 6-AXES HIGH SPEED SERVO
A20B-3900-0073 F16I/F18I FROM 6MB
A20B-3900-0131 SDRAM DIMM 8MB
A20B-3300-0161 NEW F16I/F18I CRT LINK
A20B-3900-0042 F16I/18I DRAM 4MB
A20B-3900-0061 F16I/F18I SRAM 1MB
A20B-3300-0260 F16IS/F18IS NEW CPU CARD MMX
A02B-0265-B503 F16I/F160I BASIC UNIT 3-SLOTS
A03B-0807-C002 I/O MODULE BASE UNIT A03B-0819-C002
A03B-0807-J011 INTERFACE MODULE A03B-0807-C011
A03B-0807-J101 DC INPUT MODULE See A03B-0807-C101
A03B-0807-J156 DC OUTPUT MODULE AOD32D1 see A03B-0807-C156
A02B-0236-C126/MBR MDI UNIT W/STANDARD KEY 10.4" LCD
A02B-0265-C071 LCD UNIT 10.4INCH W/SOFTKEY
A16B-2202-0730 F16C OPE.PANEL DI/DO 96:64
A02B-0120-C192 PUNCH PANEL W/CABLE 2M
A02B-0236-C203 POSITION DETECT INTERFACE UNIT 4-AXES
A03B-0815-C001 I/O MODULE DI=24,DO=16
A03B-0815-C002 I/O MODULE DI=24,DO=16
A13B-0154-B001 OPTICAL I/O LINK ADAPTER
A860-0202-T001 M.P.G. W/O FLANGE A860-0203-T001
A06B-6087-H115 POWER SUPPLY MODULE PSM-15
A06B-6087-H130 POWER SUPPLY MODULE PSM-30
A06B-6096-H102 U axis (T) SERVO AMP MODULE SVM1-20
A06B-6096-H105 W axis SERVO AMP MODULE SVM1-80
A06B-6096-H106 B, Z QTY 2 SERVO AMP MODULE SVM1-130
A06B-6096-H208 X, Y SERVO AMP MODULE SVM2-80/80
A06B-6102-H222 SPINDLE AMP MODULE SPM-22

Kuraki KBT-15 Specifications
Optimal Spindle Diameter Sizes Increase Productivity in Machining Deep, Multi-Faced Workpieces.
Standard machine model in φ150 mm （5.91”）spindle series
Very rigid spindle of Horizontal Boring & Milling Machines ensures maximum capability in spindle feeding machining.
High-torque 3-steps geared head spindle ensures powerful heavy-duty cutting.
Stroke X axis travel （table longitudinal） mm （inch） 3000 （118.11）
Y axis travel （spindle vertical） mm （inch） 2000 （78.74）
Z axis travel （column cross） mm （inch） 1300 （51.18）
W axis travel （spindle axial） mm （inch） 700 （27.56）
Distance from table top to spindle center mm （inch） 0～2000 （0～78.74）
Distance from table center to spindle nose mm （inch） 700～2000 （27.56～78.74）
Table Table work space mm （inch） 1800×2200 （70.87×86.61）
Table maximum loading capacity kg （lbs） 12000 （26400）
Table top profile mm （inch） 22 （0.87） 7T slots
Table auto.indexing ° 0.001（every 90°index. by locate pin）
Spindle Head Boring spindle diameter mm （inch） 150 （5.91）
Spindle speed（for every 1min-1） min-1 5～2500
Spindle speed change range step 3
Spindle taper BBT50（BIG-PLUS Dual contact spindle system） *
Feed Rapid traverse （X・Y・Z） m （inch）/min 10 （393.70）
（W） m （inch）/min 6 （236.22）
Feedrate mm （inch）/min 1～4000 （0.04～157.48）
Table revolution min-1 1.4
Automatic Tool Changer （ATC） Tool shank MAS BT50（BBT50 BIG-PLUS Dual contact spindle system *）
Pull stud MAS P50T-1（45°）
Tool storage capacity pc 40
Max. tool diameter [vacant adjacent pots] mm （inch） 125 （4.92）[240 （9.45）]
Max. tool length mm （inch） 400 （15.75）
Max. tool weight kg （lbs） 25 （55）
Tool selection At random
Motors Spindle motor kW （HP） AC26（35）（30 min）/22（30）（cont.）
Feed motor kW （HP） X・Z：9.0（12.0）/Y・W：4.2（5.6）/B：7.0（9.5）
Hydraulic motor kW （HP） 2.2 （3.0）
Voltage Power capacity（Not incl. opt） kVA 70
Air pressure source pressure MPa 0.5
Air pressure source flow （Not incl. opt） NL/min 400（atm）
Dimensions Machine height mm （inch） 4800 （188.98）
Floor space （Not incl. opt） mm （inch） 6830×6800 （268.90×267.72）
Machine weight（Incl. NC unit） kg （lbs） 37000 （81400）
